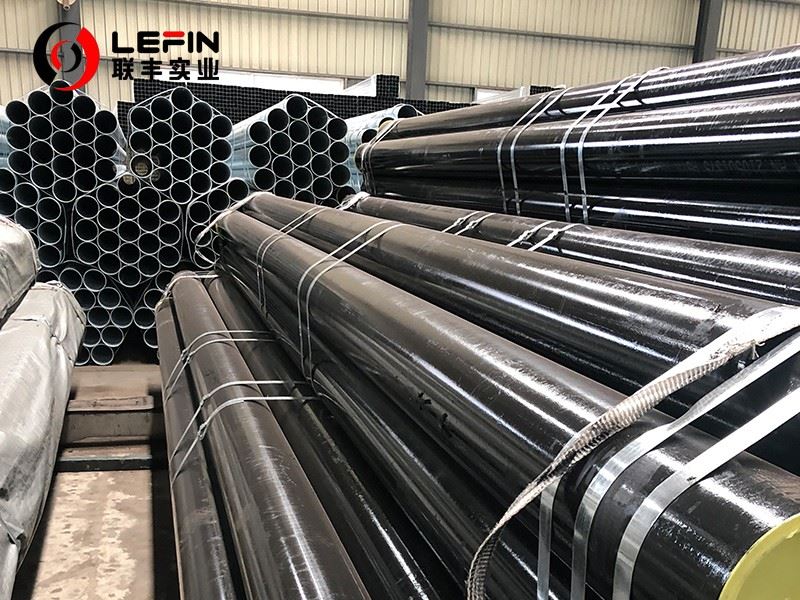

Api5l gr.b sujuv toru

Ok. Tutvustame üksikasjalikult API 5L GR.B õmblusteta toru (API 5L B -klassi õmblusteta toru) ja keskenduge selle eripärade ja erinevuste erinevate teraseklasside erinevuste selgitamisele.

Põhi määratlus:

API 5L: see on Ameerika Petroleumi instituudi sõnastatud torujuhtme terasest torude spetsifikatsioonistandard. See on üks kõige laialdasemalt kasutatavaid ja autoriteetsemaid terasest torude materjalistandardeid nafta- ja gaasiülekandetorusüsteemide jaoks kogu maailmas, sealhulgas nii maismaal kui ka avamerel.

B -klass (GR.B): see on API 5L standardi kohaselt ette nähtud torujuhtme terasmaterjali konkreetne klass.

Õmblusteta: see viitab terasest torude tootmisprotsessile. Õmblusteta torud moodustuvad tahkete terasest kangide augustamisega ja seejärel veeretades või väljapressides. Kogu torude kehas pole keevisõmblusi (pidevad sulamisõmblused). Mis vastab keevitatud torudele (näiteks ERW, SAW, LSAW).

Toru: see viitab torukujulisele tootele, mille lõplikku vormi kasutatakse vedelike (peamiselt nafta ja gaasi) transportimiseks.

Rakendus:

Kasutatakse peamiselt maismaa- ja avamere nafta- ja gaasiülekandetorustikku, kogunemis- ja transpordisüsteemide, süstetorustikega jne. GR.B on API 5L standardis väga põhiline ja tavaliselt kasutatav hinne ning sobib eriti keskmise ja madala rõhu nõuded, kus tugevuse ja sitkuse nõuded pole liiga ranged.

API 5L GR.B sujuva toru ainulaadsus seisneb API 5L spetsifikatsioonis ja sujuvate tootmisprotsesside vastuvõtmises, mis on kaks põhielementi:

• Ranged jõudlusnõuded (API 5L spetsifikatsioon):

Mehaaniline omaduste garantii: API 5L -l on selged eeskirjad terasest torude (sealhulgas GR.B õmblusteta torude) voolavuse tugevuse, tõmbetugevuse, pikendamise, kõvaduse jms kohta, tagades, et need taluvad projekteerimisrõhku, paigalduspinget ja torujuhtme töökoormust.

Keemilise koostise kontrolli: iga keemilise elemendi ülemine ja alumine piir (C, Mn, Si, P, S jne) on täpsustatud, et materjal oleks vajalik tugevus, sitkus, keevitatavus ja korrosioonikindlus. Tugevuse ja keevitatavuse parandamiseks kehtestatakse selliste kahjulike elementide nagu väävel (P) ja fosfori (P) sisaldusele rangemad piirangud.

Mittepurustavad testimisnõuded: see on API 5L õmblusteta torude üks silmapaistvaid tunnuseid. Ehkki õmblusteta torudel pole keevisõmblusi, nõuab standard torukeha 100% mittepurustavat testimist (kõige tavalisem on ultraheli testimine UT), et tagada sisemised ega pinnakahjulikud defektid (näiteks delaminatsiooni, räbu kaasamine, šahtid jne), tagades torustiku terviklikkuse ja rõhu kandva turvalisuse. Seevastu NDT nõuded üldotstarbelisele sujuvate torude jaoks, mis ei tohi rakendusi (näiteks ASTM A106 ja ASTM A53 vedeliku transportimiseks, kuid mitte spetsiaalne nafta- ja gaasi transport), ei ole tavaliselt nii ranged ega laialt levinud.

Mõõtmete tolerantsi juhtimine: torude välisläbimõõdu, seina paksuse, pikkuse, ümaruse jms välimise läbimõõdu, seina paksuse, seina paksuse, sirvimise ja rõhutakistuse vajaduste paigaldamise ja rõhutakistuse vajaduste jaoks on ranged tolerantsi nõuded.

Hüdrauliline test: enne tehasest lahkumist peab iga toru läbima hüdrostaatilise testi, säilitades rõhu tingimustes, mis on palju kõrgemad kui töörõhk, et kontrollida selle rõhu kandmisvõimet ja lekke puudumist.

• Sujuvate tootmisprotsesside eelised:

Pole õmblust/keevisõmblust: see on kõige peamine esiletõst. Kogu ümbermõõdu ja pikkuse suunas ei ole õmblusteta torus pikisuunalisi ega spiraalseid keevisõmblusi. See tähendab:

Kõrgem struktuurne ühtlus ja terviklikkus: see väldib võimalikke riske, mis põhjustavad kuumusega mõjutatud tsooni (HAZ) nõrgenemise, keevitusdefektid (näiteks mittetäielik sulandumine, räbu kaasamine, poorsus, pragud) ja jõudlus erinevused keevisõmbluse ja alusmaterjali vahel, mis võib tekkida keevisõmblusega keevitatud protsessi ajal.

Silmapaistev rõhu kandmine ja ohutus: õmblusteta torud suruvad ümbermõõdu suunas ühtlasemalt, teoreetiliselt võimeline taluma suuremat ümbermõõdulist pinget (siserõhk), mis sobib eriti kõrgsurve transpordiks (muidugi on GR.B astmel endal keskmine tugevus ja kõrgemate teraseklasside sujuvad torud saavad seda paremini näidata).

Suurem töökindlus ja pikem kasutusaega: sujuvatel struktuuridel peetakse üldiselt paremat pikaajalist usaldusväärsust, kui see tekitab pulseeriva rõhu, väsimuskoormuse või karmi keskkonna (näiteks korrosioon).

Hea pinnaviimistlus: õmblusteta protsessid toodavad tavaliselt hea sisemise ja välimise pinna viimistlusega torusid, mis aitab vähendada voolukindlust ja soodustab ka korrosioonivastaste kattete ehitamist.

Seina väiksema paksuse kõrvalekalded: õmblusteta torude seina paksuse tolerantsust saab tavaliselt täpsemalt juhtida.

• Gr.B klassi omadused:

Majandus: API 5L taseme hulgas on Gr.B üks madalaimate kuludega ja kõige laiema rakendusega taset, pakkudes suhteliselt kõrgeid tulemusi.

Hea tugevuse ja keevitatavuse tasakaal: Gr.B -l on piisav tugevus, et täita arvukate keskmise ja madalrõhu torujuhtmete nõudeid, samal ajal kui neil on suhteliselt vähese süsinikusisese süsinikusisaldusega ekvivalent (eriti võrreldes kõrgemate teraseklassidega), muutes selle suhteliselt hõlpsaks keevitamise.

Põhirakendused: seda kasutatakse tavaliselt maismaa pikkade torujuhtmete, nafta- ja gaasiväljade, veeülekande torustiku, konstruktsioonide ja muude vähem nõudlike keskkondade maismaa-maismaade madrorisiseste sektsioonides.

API 5L standard sisaldab mitut teraseklassi, tavalised on: Gr.A, Gr.B, X42, X46, X52, X52, X56, X60, X65, X70, X80 jne. Nende hulgas on GR.A ja GR.B traditsioonilise süsinikmangana terase asted, mis on nimetatud madalama saagikuse tugevuse piirile (Minimaalne saagikuse tugevus), mis on Gr.B-i minimaalne tugevus), mis on Gr.B-i minimaalne tugevus) ja teised on hinded nimetatud vastavalt minimaalsele voolavuse tugevusele (ühik on näiteks KSI, näiteks minimaalne saagikuse tugevus x60 on 60 ksi). Ligikaudu 414MPa.

Peamised erinevused erinevate teraseklasside vahel kajastuvad järgmistes aspektides:
Minimaalne saagikuse tugevus ja tõmbetugevus:

See on kõige põhilisem erinevus! Terasklasside paranemisega (GR.B -st x42, x52, x60, x70, x80 ...) on standardi minimaalne saagikuse tugevus ja tõmbetugevus märkimisväärselt suurenenud. Näiteks:

GR.B: Min y, mis on suurem või võrdne 245 MPa (35 ksi), min TS suurem või võrdne 415 MPa (60 ksi)

X42: min y, mis on suurem või võrdne 290 MPa (42 ksi), min TS suurem või võrdne 415 MPa (60 ksi)

X52: min y, mis on suurem või võrdne 360 ​​MPa (52 ksi), min TS suurem või võrdne 460 MPa (67 KSI)

X60: min y, mis on suurem või võrdne 415 MPa (60 kSi), min TS suurem või võrdne 520 MPa (75 KSI)

X70: min y, mis on suurem kui 485 MPa (70 ksi), Min TS suurem või võrdne 570 MPa (83 KSI)

X80: min y, mis on suurem kui 555 MPa (80 kSi), min TS suurem või võrdne 625 MPa (90 KSI)

Mõju: suurem tugevus võimaldab torudel taluda suuremat rõhku sama seina paksuse all (seina paksuse ja materjali kulude säästmise vähendamine) või seina paksuse korral sama rõhu all (hõlbustades transporti ja paigaldamist). Kõrgteelsed astme torujuhtmed on võtmeks kõrgsurve, suure mahu ja pikamaa transpordi saavutamiseks. GR.B seevastu kasutatakse stsenaariumides, kus intensiivsuse nõuded pole suured.
Keemiline koostis:

Süsinikusisaldus (C) ja mangaanisisaldus (MN): üldiselt suureneb ka teraseklassi suurenemise saavutamiseks ka süsiniku ja mangaani sisu vastavalt (standardi järgi täpsustatud vahemikus).

Väävel (S) ja fosfor (P): need kahjulikud lisandielemendid on rangelt piiratud kõigis API 5L terasest klassides. Kuid teraseklassi suurenedes võivad teatud standardsed versioonid või täiendavad nõuded kehtestada rangemad S/P ülemise piiri nõuded (eriti kõrgete tugevuse nõuetega torude puhul), et veelgi parandada vastupidavust ja keevitatavust.

Legeerivad elemendid (mikroralloying): teraseklasside x52 ja uuemad, eriti x60, x70, x80 jne. Tavaliselt on vaja lisada mikroralloying elemente (näiteks NB, V, TI) ja ühendada need kontrollitud veerevate ja kontrollitud jahutusprotsessidega, et saavutada kõrge tugevus ja kõrge tugevus. GR.B tugineb peamiselt C-MN komponendile. Need mikroralloosse elemendid mängivad võtmerolli terade täpsustamisel ja sademete tugevdamisel.

Süsiniku ekvivalent (CE/PCM): süsiniku ekvivalent on oluline näitaja terase keevitamise külma prao tundlikkuse mõõtmiseks. Teraseklassi suurenedes tõstetakse CE tavaliselt tugevusnõuete täitmiseks (eriti kui kasutatakse suuremat süsinikusisaldust või legeerivaid elemente).

API 5L-l on erinevate teraseklasside CE ülemise piirmäärused (näiteks CE IIW, mis on väiksem või võrdne 0,43 GR.B puhul, väiksem või võrdne 0,45 x80 jaoks?) Nõuded varieeruvad erinevate versioonide vahel (viidake konkreetsele versioonile ja PSL-ile) ja ultra-kõrge terase klassi puhul nagu x80, PCM-i valem on mõnikord kasutatud. Kõrge süsiniku samaväärne tähendab, et keevitamise ajal on vaja rangemaid protsessimeetmeid nagu eelsoojendamine, soojuse sisendi ja järelkuumenemise kontrollimine. GR.B on tavaliselt madalaim CE ja suhteliselt madalaim keevitamisraskused.

Tugevusnõuded:

CHARBY V-NOTCH IMPACTST Test (CVN): see on oluline näitaja materjalide sitkuse mõõtmiseks (neeldunud energia KV ², nihkepind SA).

GR.B (PSL1): standard (PSL1) ei vaja tavaliselt mõjukatseid. Löögi vastupidavuse nõue on suhteliselt madal.

Kõrgterase klassi (x 42+) ja PSL2: kõigi PSL2 terasest torude (sõltumata klassist), samuti kasutajate poolt määratletud PSL1 terasest torude puhul, mida rakendatakse konkreetsetes keskkondades (näiteks külmad piirkonnad), on mõjukatsed kohustuslikud. Kõrgekvaliteediliste terasest torujuhtmete puhul, eriti nende jaoks, mida kasutatakse külmades piirkondades või merepõhjast, on tavaliselt vaja väga suurt lööki (näiteks saavutada kõrge minimaalne neeldunud energia ja nihkepindala nõue -20 kraadi / -30 kraadi / -40 kraadi või isegi madalamate temperatuuride korral). Seda on keerulisem saavutada ülitugeva terasega.
Tootmisprotsessi nõuded:

Kõrgemate teraseklasside (eriti x70 ja kõrgemate) jaoks võib standard kehtestada rangemad tootmisprotsessi juhtimisnõuded või soovitada arenenud protsesside (näiteks TMCP: termomehaanilise kontrollitud veeremise) kasutamist tagamaks, et samal ajal on see ülimalt kõrge tugevuse saavutamisel. Gr.B sujuvad torud võivad siiski vastata nõuetele üldiselt suhteliselt tavapäraste kuumade veeremise või kuumtöötluse (näiteks normaliseerimise) protsesside kaudu.
Mittepurustavad testimisnõuded:

Ehkki õmblusteta torudel endal pole keevisõmblusi, peavad kõik API 5L torud (sõltumata terasest klassist) läbima 100% TÜ või sarnaseid hävivaid testimisi, et kontrollida torude keha defekte. Kriitilistes osades kasutatavate ülikõrgete teraseklasside või torude puhul võivad kasutajad siiski pakkuda täiendavaid ja rangemaid NDT aktsepteerimisstandardeid.
Rakenduse stsenaariumid:

GR.B: keskmine ja madalrõhk kaldal, haruliinid, kogunemis- ja transpordorustikud, gaasi jaotusvõrgud, vee transport ja konstruktsioonitorud. Stsenaariumid, kus kulud on mure ning tugevuse ja sitkuse nõuded pole suured.

X42-x65: tavapärase kõrgsurve pikamaa nafta- ja gaasitorustikud, allveelaevade torustikud. Sellel on tasakaalustatud tugevus, sitkus, joottavus ja kulud.

X70-x 80+: ülihea tugevus, mis sobib ülikõrge rõhu pikamaa torujuhtmete jaoks, mis vajavad äärmiselt suuri transpordimahtusid või üliväikesi toru läbimõõtu (näiteks mandritevahelisi torustikke), aga ka alliainete torude kimpude ja süvaveega torujuhtmete jaoks, mis vajavad äärmiselt tugevust. Kulu- ja keevitustehnoloogia nõuded on väga suured.

Kokkuvõte

API 5L GR.B õmblusteta toru on B -klassi torujuhtmetoru, mis järgib API 5L standardi nõudeid ja mida toodetakse õmblusteta tehnoloogia abil. Selle põhiline unikaalsus seisneb sujuva struktuuri suures terviklikus terviklikkuses ja usaldusväärsuses, samuti rõhu kandv ohutusgarantii, mis annab API 5L spetsifikatsioonidele rangelt vastavuse (näiteks keemilised koostised, mehaanilised omadused, 100% -lise häiriva testimise ja hüdrostaatilise testimise). Võrreldes keevitatud torudega, pole sellel keevisõmblustega seotud riske. Võrreldes API torujuhtmeta standardite üldiste sujuvate torudega, on sellel jõudluse garantii ja kontrolli osas rangemad nõuded.

Erinevate teraseklasside peamised erinevused on tugevuse, keemilise koostise (eriti mikroralloying rakenduste puhul), sitkus nõuded (löögikatseid), tootmisprotsessi nõuded (eriti ülikõrgete teraseklasside jaoks) ning sellest tulenevad erinevused keevitatavuse, kulude ja rakenduse stsenaariumide osas. Alates GR.B -st kuni x60/x70/x80 -ni on see tehnoloogiline edasiliikumise protsess alates majanduse rõhutamisest ja põhiliste tulemuste rõhutamisest kuni lõpliku tugevuse ja edasijõudnute jõudluse saavutamiseni, et kohaneda raskemate töötingimustega (kõrgrõhk, suur transpordimaht, külmapiirkonnad, süvamere). Valiku tegemisel tuleb põhjalikult arvestada selliste teguritega nagu torujuhtme projekteerimisrõhk, edastatud sööde, ümbritseva temperatuur, ohutusnõuded ja kulueelarve sobiva terase klassi määramiseks.
